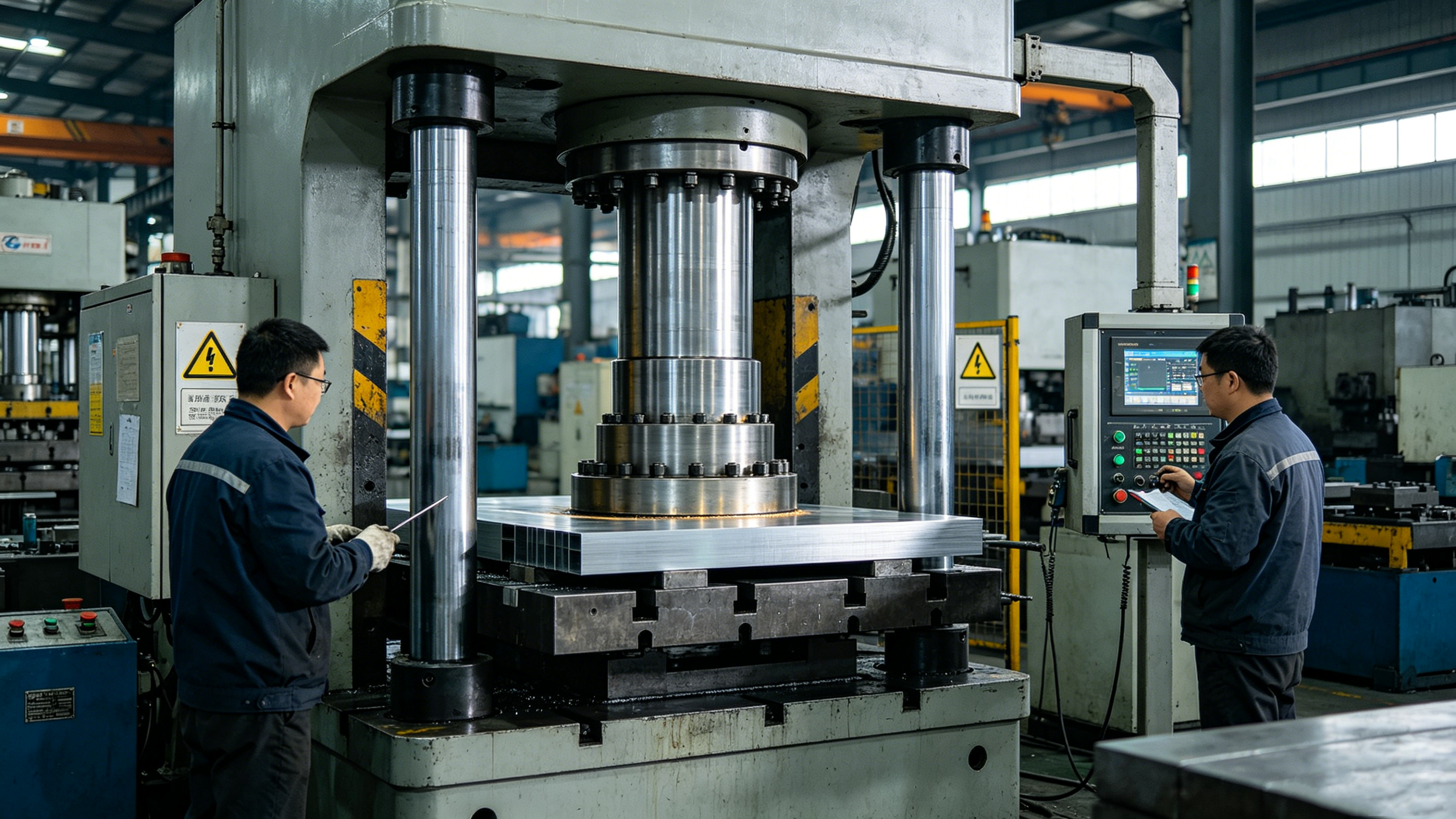

En los campos de la fabricación pesada, las máquinas de prensado necesitan una fuerza masiva para dar forma a metales, madera y plásticos. El cilindro hidráulico de máquina de prensado es el componente de potencia central que hace que esto suceda. Convierte la energía fluida en una fuerza mecánica fuerte. Debido a esto, proporciona el enorme empuje necesario para tareas de estampado, forja, extrusión y moldeo.

Elegir el cilindro de aceite de prensa hidráulica adecuado es vital para el tiempo de funcionamiento de su fábrica. Si un cilindro falla, toda su línea de producción se detiene. Esta guía explica los tipos principales, las características clave y los consejos de selección para ayudarlo a encontrar la mejor solución de servicio pesado para su maquinaria.

1. Tipos principales de cilindros hidráulicos de máquinas de prensado

Las diferentes máquinas de prensado utilizan diferentes estructuras de cilindros para manejar cargas específicas. Generalmente, estos componentes se dividen en dos categorías principales:

Cilindro hidráulico de émbolo (de acción simple)

El cilindro hidráulico de émbolo es la opción más popular para prensas industriales a gran escala. Es un cilindro de acción simple. Esto significa que el fluido hidráulico empuja la varilla hacia afuera, pero el peso del chasis de la máquina la hace regresar hacia abajo.

La ventaja principal es que el interior del tubo de acero no necesita un pulido interno complejo. Esto hace que sea más fácil de construir con un recorrido muy largo. Estas unidades son perfectas para prensas de forja masivas, con diámetros de cilindro desde $63\text{ mm}$ hasta $1000\text{ mm}$ y presiones de trabajo de hasta $31.5\text{ MPa}$.

Cilindro hidráulico de pistón (de doble acción)

El tipo de pistón es un cilindro de doble acción. Utiliza la presión del aceite tanto para empujar hacia afuera como para retractar, brindándole un control de velocidad preciso en ambas direcciones. Los ingenieros a menudo los usan como cilindros principales en prensas de pequeño a mediano tamaño, o como cilindros de retorno y cilindros laterales en configuraciones más grandes.

Cilindros auxiliares

Para completar un ciclo automático completo, una prensa principal utiliza varios cilindros auxiliares. Estos incluyen cilindros de retorno, cilindros de sujeción, cilindros amortiguadores y cilindros de cambio de matriz.

2. Estructura central y especificaciones industriales pesadas

Un cilindro hidráulico de máquina de prensado premium debe resistir constantes choques de alta presión sin fugas ni flexiones. Por lo tanto, la calidad de construcción requiere materiales de primera categoría:

• Cuerpo del cilindro: Fabricado con acero forjado #45 de alta resistencia o tubos de acero de pared extra gruesa para evitar el estiramiento estructural.

• Varilla del pistón: Construida con acero #45 o aleación 42CrMo. Sube a un tratamiento de temple y revenido, seguido de chapado de cromo duro para resistir rasguños en la superficie.

• Sistema de sellado: Utiliza sellos de alta presión importados premium para prevenir el bypass interno de aceite durante los largos ciclos de mantenimiento de presión.

• Estilos de montaje: El montaje de brida frontal es el estilo más común para máquinas de prensado, pero también están disponibles los montajes de brida trasera, barras de tirante y horquilla.

3. Parámetros clave para gerentes de compras B2B

Al buscar un reemplazo o diseñar una nueva máquina, debe verificar estas métricas core:

• Presión de trabajo: Típicamente $25\text{ MPa}$ o $31.5\text{ MPa}$ para aplicaciones industriales de servicio pesado.

• Capacidad de empuje: Varía desde decenas de toneladas hasta decenas de miles de toneladas para líneas de forja industriales masivas.

• Longitud del recorrido: Longitudes personalizadas que van desde $0\text{ mm}$ hasta $5000\text{ mm}$ dependiendo del espacio de su fábrica.

4. Escenarios comunes de aplicación en fábricas

Estos cilindros de aceite de servicio pesado operan en el corazón de muchas máquinas de conformado industrial estándar:

• Prensas hidráulicas de cuatro columnas y prensas de aceite de marco H.

• Prensas de forja de matriz abierta y cerrada.

• Máquinas de forja caliente, prensas de extrusión fría y equipos de fundición por die casting.

• Prensas de conformado de polvo, máquinas de laminación y líneas de ensamblaje industrial.

Soluciones Shellppon: Cilindros de prensa de forja personalizados

En Shellppon, construimos cilindros industriales de servicio pesado que pueden manejar ciclos de trabajo de alta frecuencia. Sabemos que los compradores B2B necesitan componentes confiables que resistan picos de presión repentinos.

Estudio de caso: Actualización de la prensa de moldeo de polvo

Una planta de manufactura experimentaba fugas frecuentes de aceite en su línea de prensa de moldeo de polvo. Los cilindros antiguos utilizaban sellos de baja calidad que se degradaban bajo ciclos continuos de mantenimiento de presión de $31.5\text{ MPa}$.

La intervención de Shellppon:

Diseñamos una solución personalizada de fabricante de cilindros de prensa de servicio pesado. Utilizamos un cuerpo de acero forjado #45 premium, una varilla de pistón templada por inducción y sellos importados de alto rendimiento. También añadimos un cojín hidráulico integrado para suavizar las reversiones rápidas del recorrido.

Los resultados:

• Cero fugas: El sistema de sellado actualizado mantuvo la presión máxima perfectamente durante los largos tiempos de moldeo.

• Tiempos de ciclo más rápidos: El amortiguador incorporado permitió que la máquina funcionara a velocidades más altas sin sacudir el chasis.

• Vida útil del componente más larga: La planta redujo las paradas de mantenimiento, ahorrando miles de dólares en costos de reparación mensuales.

5. Lista de verificación resumida para la fuente de cilindros de prensa

Para obtener una cotización rápida y precisa de un proveedor, asegúrese de confirmar estos cuatro puntos antes de realizar el pedido:

1. Fuerza y recorrido: Defina la tonelaje total requerido, la presión de trabajo máxima y la longitud exacta del recorrido.

2. Método de montaje: Decida si el diseño de su máquina requiere una instalación de brida frontal, brida trasera o horquilla.

3. Velocidad y amortiguación: Verifique si su sistema necesita un movimiento de recorrido rápido o paradas lentas y amortiguadas para proteger las matrices de herramientas.

4. Entorno: Anote si el cilindro funcionará cerca de hornos de alta temperatura, bajo ciclos de carga de alta frecuencia o con fluidos hidráulicos específicos resistentes al fuego.

Conclusión

Un cilindro hidráulico de máquina de prensado de alta calidad es la clave para mantener una producción estable en cualquier fábrica de estampado, forja o moldeo. Al elegir cuerpos forjados premium y varillas de cromo templado, protege su maquinaria de fugas de fluidos costosas y caídas de presión.

Ya sea que necesite un cilindro hidráulico de émbolo masivo para una prensa de metal pesado o un cilindro lateral de doble acción personalizado, Wuxi Shibang Machinery puede ayudar. Visite shellpponhydraulic.com hoy para hablar con nuestro centro de ingeniería y asegurar una potente solución hidráulica construida para su negocio.
